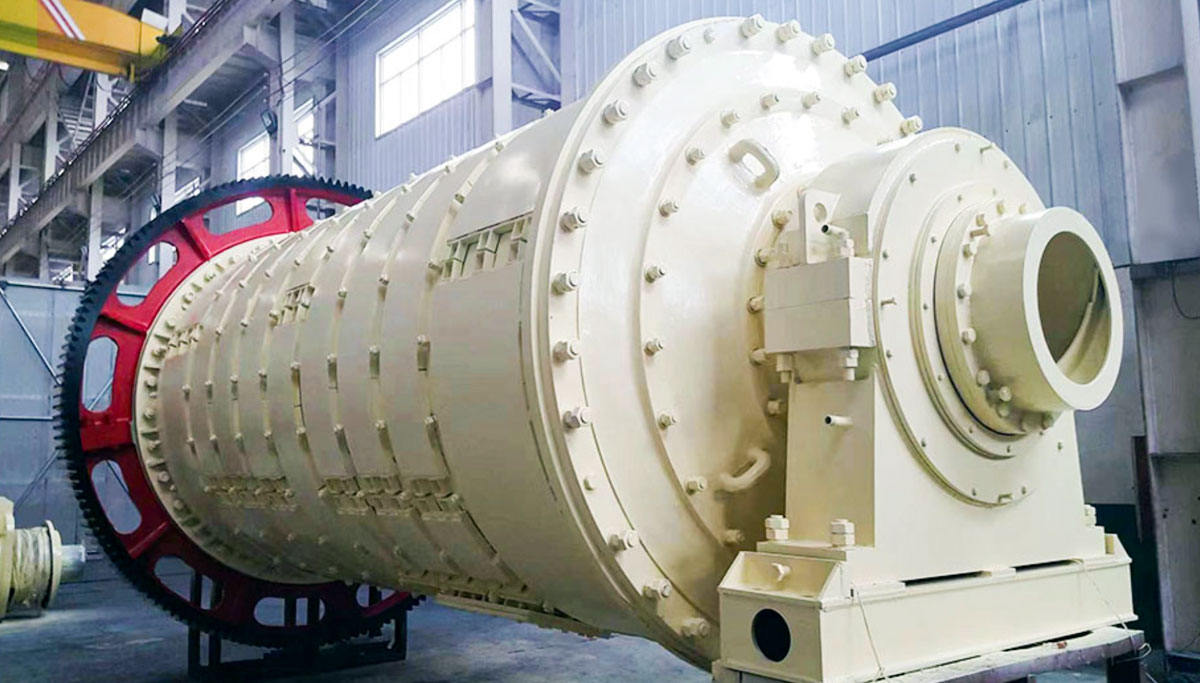

本磨機為邊緣傳動，由電動機通過減速機及大小齒輪帶動磨機傳動。原煤由喂料設備進入到磨機的進料裝置中，溫度為300℃左右的熱風也通過進風管進入進料裝置，烘干倉內設有特制的揚料板將原煤揚起，使得原煤在此處進行強烈的熱交換而得到烘干，烘干后的煤塊通過設有揚料板的雙層隔倉板進入粉磨倉。粉磨倉內裝有研磨體（鋼球），煤塊在此倉內被粉碎、研磨成煤粉。在煤塊被粉碎的同時，由專用的引風機經(jīng)過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經(jīng)過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。
